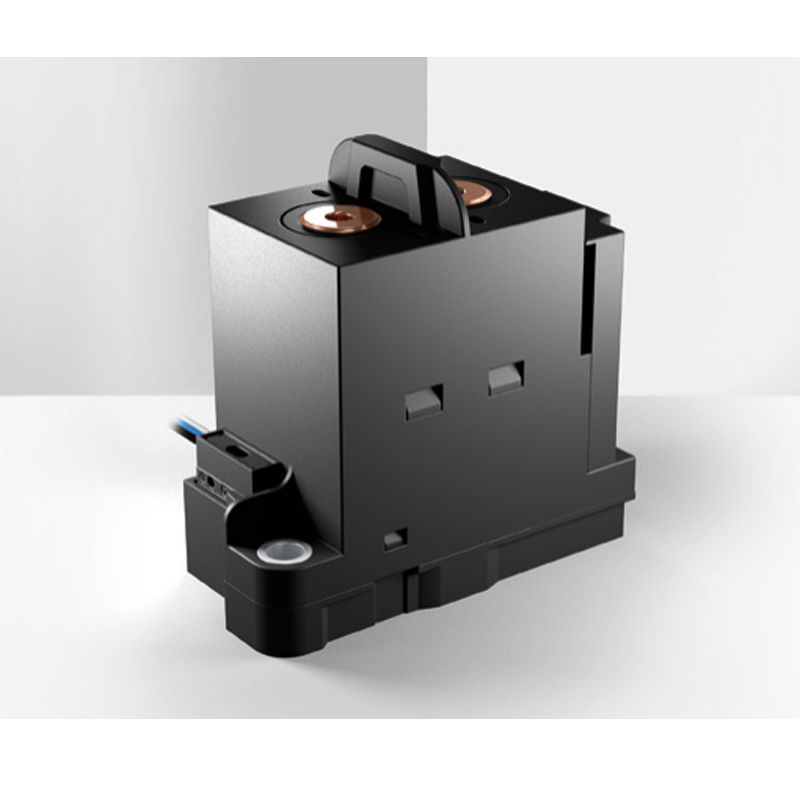

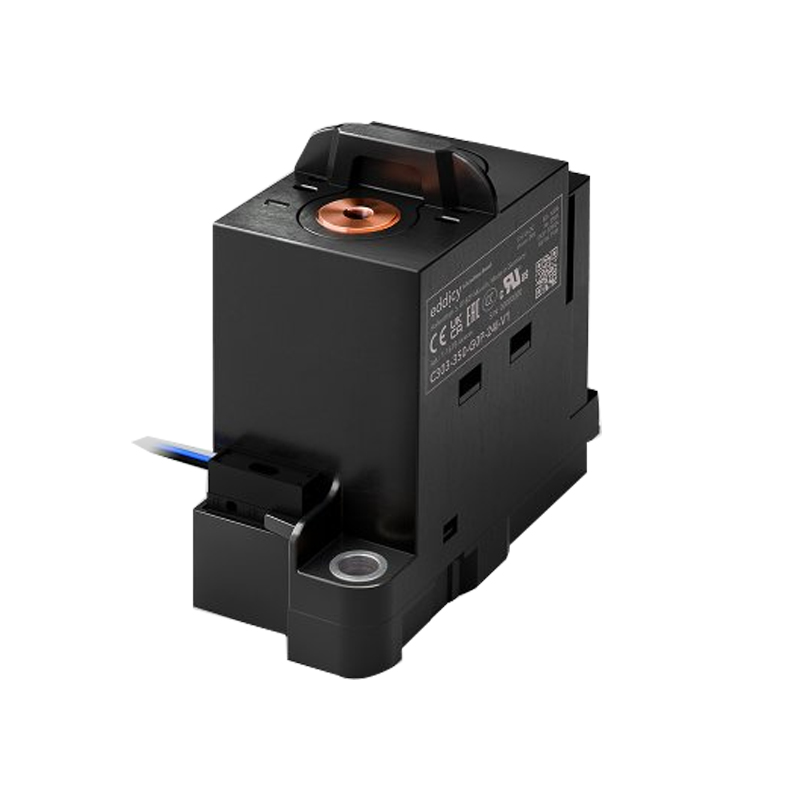

单极双向直流常开接触器350A接触器C303-350-G0P-24I-V1应用于逆变器中的直流电路、电池存储系统或电动汽车领域的充电站
    发布时间: 2024-09-24 10:54

紧凑型单极NO接触器，适用于高达1500伏的直流电额定绝缘电压，连续电流高达350安培和高制造电流和短时电流。

C303双向直流接触器是紧凑型、高性能的开关设备，适用于高接通电流的应用或大容量。所有版本都可以连续承载高达350安培的电流；在短路的情况下，电流明显更高可以在触点不焊接在一起的情况下流动。这意味着接触器保持其断开高负载的全部功能——高达1.5兆瓦——无论当前方向如何。这种完全的双向性对于具有充电和放电过程。

典型应用是逆变器、电池存储中的直流电路系统或电动汽车领域的充电站。


单极双向直流常开接触器350A接触器C303-350-G0P-24I-V1应用于逆变器中的直流电路、电池存储系统或电动汽车领域的充电站

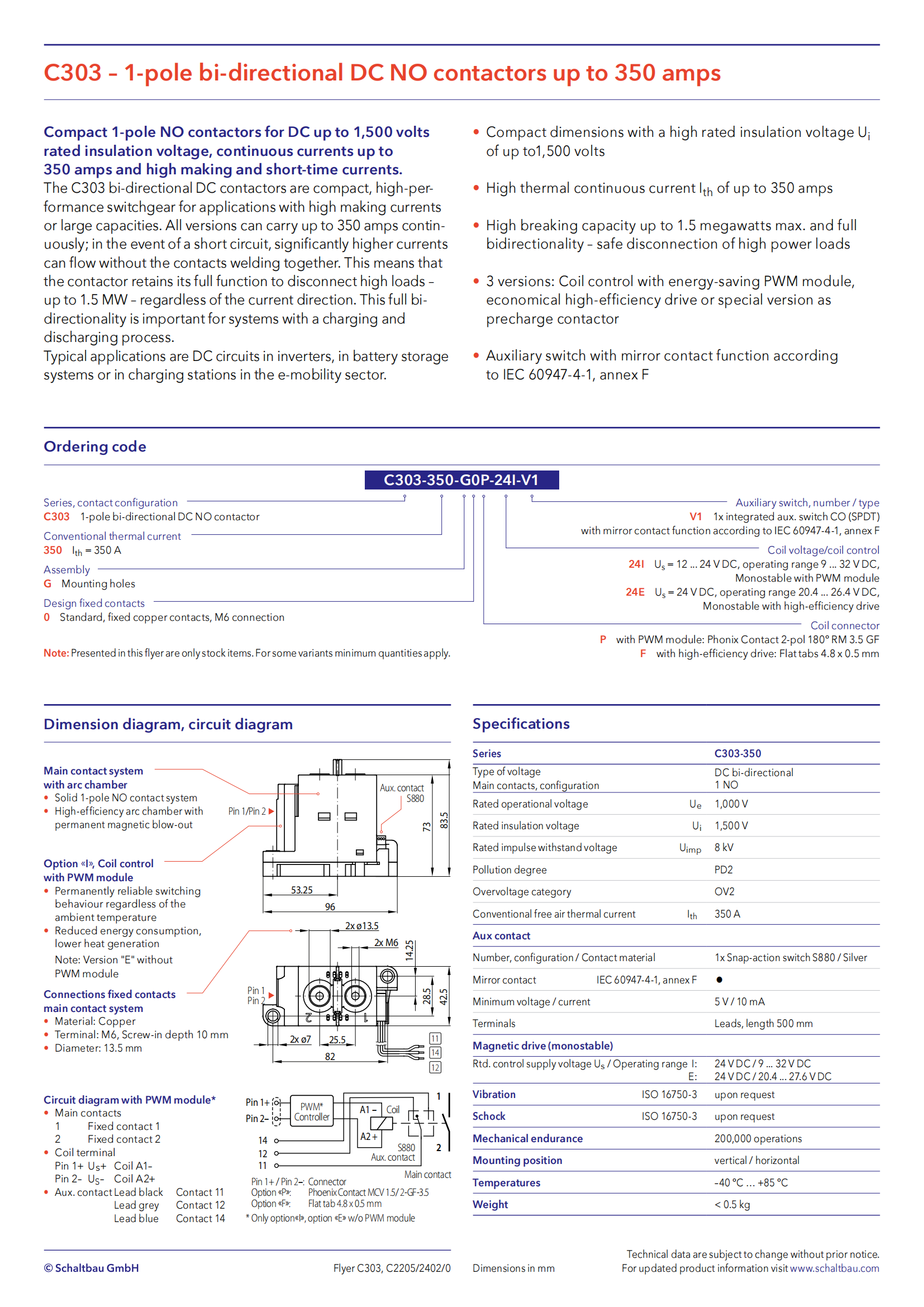

 C303 – 1-pole bi-directional DC NO contactors up to 350 amps

  C303–单极双向直流NO接触器，电流高达350安培

 Compact 1-pole NO contactors for DC up to 1,500 volts  rated insulation voltage, continuous currents up to  350 amps and high making and short-time currents. The C303 bi-directional DC contactors are compact, high-performance switchgear for applications with high making currents  or large capacities. All versions can carry up to 350 amps continuously; in the event of a short circuit, significantly higher currents  can flow without the contacts welding together. This means that  the contactor retains its full function to disconnect high loads –  up to 1.5 MW – regardless of the current direction. This full bidirectionality is important for systems with a charging and  discharging process.  Typical applications are DC circuits in inverters, in battery storage systems or in charging stations in the e-mobility sector.

 紧凑型单极NO接触器，适用于高达1500伏的直流电额定绝缘电压，连续电流高达350安培和高制造电流和短时电流。C303双向直流接触器是紧凑型、高性能的开关设备，适用于高接通电流的应用或大容量。所有版本都可以连续承载高达350安培的电流；在短路的情况下，电流明显更高可以在触点不焊接在一起的情况下流动。这意味着

接触器保持其断开高负载的全部功能——高达1.5兆瓦——无论当前方向如何。这种完全的双向性对于具有充电和放电过程。典型应用是逆变器、电池存储中的直流电路系统或电动汽车领域的充电站。


• Compact dimensions with a high rated insulation voltage Uiof up to1,500 volts
• High thermal continuous current Ith of up to 350 amps
• High breaking capacity up to 1.5 megawatts max. and fullbidirectionality – safe disconnection of high power loads
• 3 versions: Coil control with energy-saving PWM module,economical high-efficiency drive or special version as precharge contactor
• Auxiliary switch with mirror contact function accordingto IEC 60947-4-1, annex F

•尺寸紧凑，额定绝缘电压Ui高高达1500伏

•高达350安培的高热连续电流Ith

•最高可达1.5兆瓦的高分断能力双向性——大功率负载的安全断开

•3个版本：带节能PWM模块的线圈控制，经济高效驱动器或特殊版本预充电接触器

•具有后视镜接触功能的辅助开关符合IEC 60947-4-1，附件F



   最小电压/电流

规格C303-350
电压类型

直流双向

配置

1x NO

额定工作电压Ue1000V
额定绝缘电压Ui1500 V
额定冲击耐受电压Uimp 8 kV
污染程度 过压类别PD2 OV2
转换自由空气热电流Ith

350A @ T < 100 ms

最小电压/电流5 V / 10 mA
辅助触点  配置磁力驱动1x快动开关S880/银色

Rtd。控制电源电压Us/工作范围I：

E:

24 V DC / 9 ... 32 V DC

24 V DC / 20.4 ... 27.6 V DC
